Роторный трубочист PRO
Инструкция по применению и эксплуатации
Поздравляем! Вы выбрали профессиональное Российское оборудование для обслуживания дымовых и вентиляционных каналов «Роторный трубочист PRO».
Это высококачественный продукт, выполненный полностью из отечественных материалов. Предназначен для профессионального и бытового применения, в целях чистки дымовых и вентиляционных каналов. В бытовом применении (базовая комплектация) снизу-вверх, в профессиональном применении (расширенная комплектация снизу-вверх, сверху-вниз и горизонтально.
Использование оборудования допустимо в каналах, выполненных из материалов стойких к истиранию, в том числе:
- кирпич;
- бетон;
- сталь;
- нержавеющая сталь;
- асбесто-цемент;
- керамические и композитные материалы.

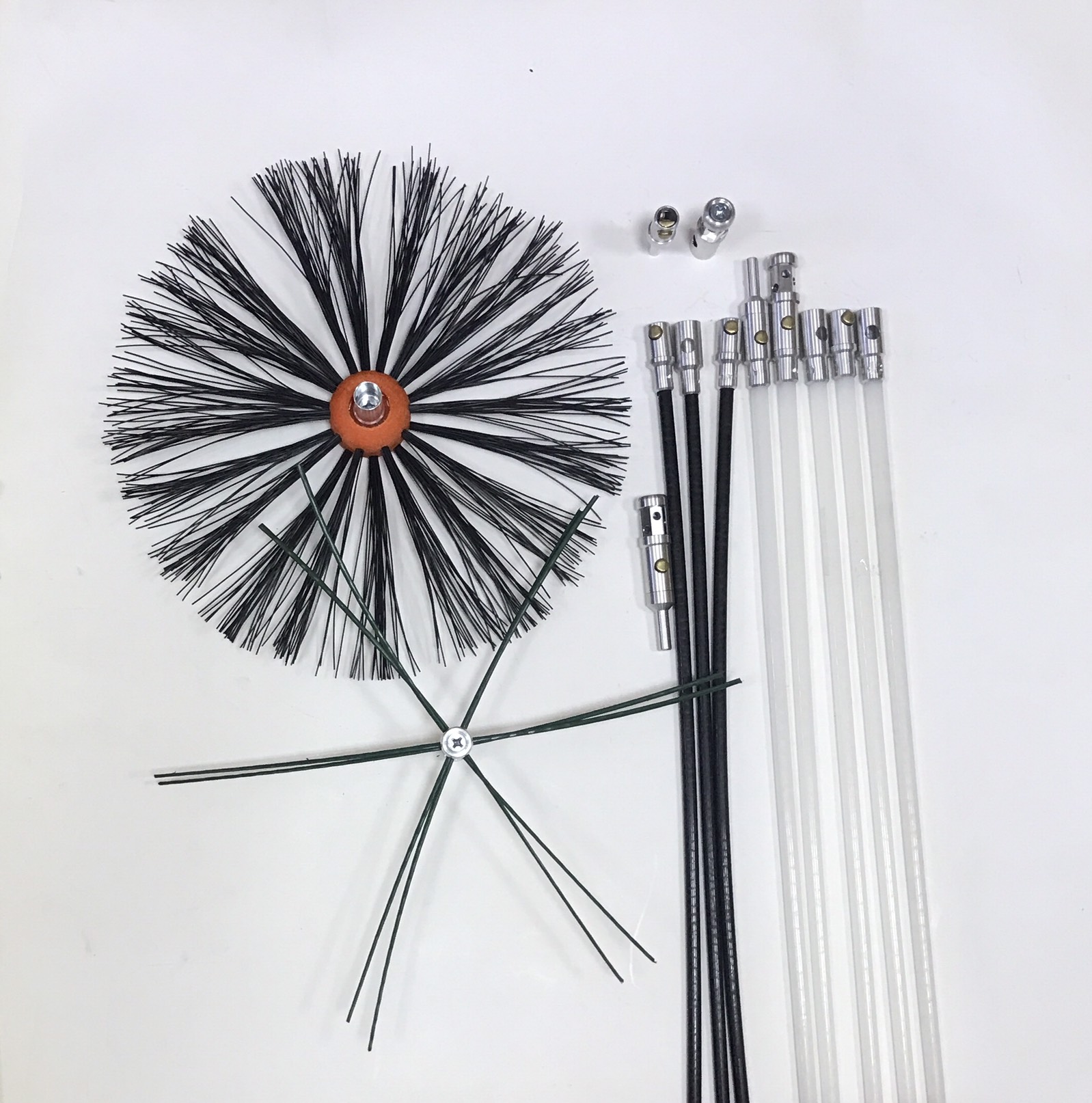

Комплектация
Базовый набор имеет следующую комплектацию:
- Штанга средней жёсткости d 12 мм, L 1100 мм. х 8 шт.
- Коннектор крепления щётки и щетины х 1 шт.
- Коннектор крепления к шуруповерту х 1 шт.
- Леска синтетическая 1,5 мм. х 0,5 м. х 3 шт.
- Щетина сечением 1.5х3.0 мм, L мм. 890 мм. х 6 шт.
- Полиуретановая трубка 500 мм.
- Потайной винт М8х8.
Вес в упаковке – 1,6 кг.
* В период проведения акций и действия специальных предложений возможна расширенная комплектация.
Расширенный комплект оборудования формируется индивидуально, исходя из параметров обслуживаемых каналов, может включать элементы:
- Гибкая штанга 8 мм. L 600
- Гибкая штанга 10 мм. L 1100 мм.
- Гибкая штанга 12 мм. L 1100 мм.
- Гибкая штанга 15 мм. L 1100 мм.
- Коннектор щётки (посадка шестигранник 17мм.) и щетины (лески)
- Коннектор шуруповёрта
- Удлинённый коннектор для установки двух щёток (посадка шестигранник 17мм.)
- Круглая голова
- Густая щётка
- Промежуточный коннектор-щётка
- Леска или щетина, диаметром до 5 мм.
Товар упакован в картонную коробку с фирменной этикеткой, размером 1200 х 190 х 80 мм.
Защищён товарным знаком «ТРУБОЧИСТ», свидетельство № 760500.
Описание и работа
После распаковки, оборудование сразу готово к работе.
Все элементы оборудования соединяются между собой с помощью быстроразъёмных кнопочных соединений открытого типа, с диаметром кнопки 10 мм.
Соединение всех элементов осуществляется посредством нажатия кнопки и совмещения элементов по принципу +/-.
Базовый набор укомплектован базовой щетиной, которую возможно менять самостоятельно, посредством ослабления двух винтов в коннекторе щётки. В качестве щетины можно использовать леску для триммера разного диаметра от 1 до 5 мм. Предусмотрена установка щёток с посадочным размером шестигранника 17 мм.
При выполнении работы рекомендуется использовать средства индивидуальной защиты органов дыхания, зрения и кожи. Сажа оказывает на организм человека вредное воздействие.
Перед чисткой дымовых и вентиляционных каналов рекомендуется правильно подготовить помещение к выполнению работ (См. «Укрывные работы и материалы при трубочистных работах») и/или использовать проходные заглушки, исключающие высыпание сажи и мусора из каналов.

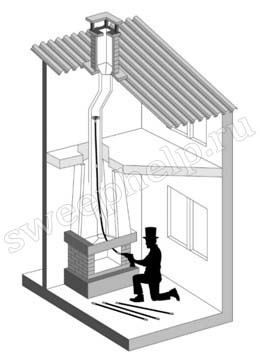

Чистка канала начинается с одной гибкой штанги с закрепленной к ней через коннектор роторной щетки и соединенного через другой коннектор шуруповерта. По мере продвижения щетки по каналу, количество штанг поэтапно увеличивается, а коннектор шуруповерта перемещается на крайнюю штангу.
Удаление отложений со стенок канала происходит вращающейся щеткой с одновременным перемещением щетки возвратно-поступательными движениями. Для достижения максимального качества чистки, необходимо не менее 2-3 раз перемещать щётку по одному участку очищаемой поверхности.
Финишную (повторную) чистку рекомендуется выполнять щёткой с густой тонкой щетиной, которая лучше очищает углы квадратных и прямоугольных каналов. Густая щётка так же предназначена для удаления пылевых отложений из вентиляционных каналов.
После завершения чистки стенок каналов, удаление сажи и иных отложений из дымооборотов печей, и прочистных карманов следует выполнять совком, щёткой-смёткой, трубочистным ковшом и/или пылесосом.
При чистке горизонтальных каналов, с шагом через одну штангу, необходимо устанавливать промежуточные коннекторы-щётки с толстой щетиной, которые повысят эффективность чистки и сцентрируют гибкие штанги в канале для исключения их биения о стенки.
Для лучшего прохождения поворотов, рекомендуется применять первой к щетке более мягкую штангу, толщиной 8 или 10 мм, в зависимости от диаметра очищаемого канала.
Допускается реверсивное вращение щётки в канале.
Возможно применение гибких штанг для поднятия и перемещения в канале дополнительного оборудования, зеркал, фонариков, видеокамер и др.
Ограничения
Вращение оборудования в канале следует выполнять шуруповёртом с рабочей нагрузкой до 35 нМ и скоростью вращения до 600 об/мин.
Цепная насадка используется только с гибкими штангами 15 мм.
Металлические троса допустимо применять только с установкой их через металлические муфты.
Использование базового набора в бытовом применение допускает возможность очистки каналов, имеющих до двух поворотных участков с углом поворота 45° или одного поворота 90°.
При профессиональном использовании, в расширенной комплектации, посредством комбинации штанг различного диаметра, возможно прохождение поворотного отрезка канала диаметром от 130 мм с углом поворота до 180°, с радиусом поворота 200 мм.
В целях защиты гибких штанг от засечек и перетирания, рекомендуется заводить их в канал через полиуретановые и иные трубки со скользкой поверхностью.
Допустимая температура эксплуатации от 0 до +50°С. Допускается кратковременное использование при отрицательных температурах до – 20°С (одна чистка), при этом оборудование перед использованием должно минимум 1-2 часа находиться без упаковки в пределах тёплого помещения, с температурой +18-25°С. Запрещено применение в разогретых дымовых каналах.
Оборудование не должно использоваться детьми и взрослыми с ограниченными физическими, умственными возможностями и ограниченными возможностями умственного восприятия.
Оборудование не направлять на людей или животных. Не останавливать вращение руками.
Оборудование не предусмотрено для эксплуатации в местах, защищенных от электростатической разгрузки.
В бытовом применении использовать только щетки с синтетическим ворсом, во избежание возгорания дымовых и вентиляционных каналов.
Работы по ремонту оборудования выполнять силами квалифицированных специалистов.
Транспортировка и хранение
Хранить оборудование необходимо в крытых складских помещениях при температуре от + 5 до + 40°С, на расстоянии не менее одного метра от нагревательных приборов, исключая попадание прямых солнечных лучей.
Транспортировку рекомендуется осуществлять в коробке или тубусе, исключающими возможность их механического повреждения.
Не рекомендуется осуществлять транспортировку и хранение гибких штанг в согнутом виде.
Техническое обслуживание и ремонт
Регулярное техническое обслуживание оборудования заключается в:
- Осмотре на предмет повреждений;
- проверке фиксаторов;
- очистке штанг от загрязнений;
- очистке или замене щетины.
Допускается мойка оборудования в проточной воде с использованием бытовой химии. Не следуем использовать растворители и другие химические препараты способные вызвать растворение пластиковых элементов и коррозию металлических.
При заедании кнопки, быстроразъёмные соединения открытого типа подлежат разбору и механической очистке. Для этого необходимо максимально вжать кнопку, с помощью пинцета или плоскогубцев и извлечь кнопку и пружину. Деревянной палочкой удалить все загрязнения и установить кнопку с пружиной обратно. Пружины при ослаблении подлежат замене.
Быстроразъёмные соединения не подлежат смазыванию.
При выявлении дефектов (истирания гибких штанг, трещин на гибких штангах и соединителях), эксплуатацию элементов с выявленными дефектами следует приостановить.
Текущий ремонт
| Описание отказов и повреждений | Описание последствий отказов и повреждений | Возможные причины отказов и повреждений | Указания по способам обнаружения отказов и повреждений сборочной единицы (детали) и их последствий | Указания по способам устранения отказов, повреждений и их последствий |
|---|---|---|---|---|
| Неполная фиксация, замыкание или размыкание кнопки | Возможно размыкание в канале | Засорение механизма | Нажмите и отпустите кнопку. Кнопка должна полностью выйти из паза. | Разберите быстроразъёмное соединение, почистите все поверхности |
| Ослаблена пружина | Замените пружину | |||
| Перелом пластиковой штанги | Отсутствие работоспособности | Чрезмерный перегиб, перетирание об острый край | Установите ремонтный коннектор. Обожмите с давлением пресса до 5т. | |
| Истирание щетины | Снижение качества чистки | Естественный износ | Визуальный осмотр | С помощью крестовой отвёртки ослабьте крепёжные винты с двух сторон коннектора, удалите старую и установите новую щетину |
| Деформация коннектора | Невозможность стыковки элементов | Механическое воздействие | Визуальный осмотр | Установите ремонтный коннектор. Выполните обжим с давлением пресса до 5т. |
Все элементы для изготовления гибких штанг (концевые соединения, пружины, кнопки) возможно приобрести по отдельности у дилера и/или производителя для выполнения экспресс ремонта своими руками.
Кнопки изготавливаются из латуни, имеют большой диаметр 10 мм. Очень удобны для размыкания в рабочих перчатках, без дополнительного инструмента. Доступ к кнопкам открытого типа позволяет его обслуживание, замену и чистку.
Утилизация
Отдельные элементы и всё оборудование в сборе не представляют опасность жизни и здоровью людей и окружающей среде.
Расчётный срок эксплуатации оборудования не ограничен, минимально составляет 1 (один) год.
Металлические и пластиковые изделия рекомендуется направлять во вторичную переработку, через пункты приемки вторсырья.
Гарантийные обязательства
Настоящие обязательства не ограничивают определенные права потребителей, но дополняют и уточняют оговоренные законом обязательства, предполагающие соглашение (договор) сторон.
Перед использованием товара обязательно ознакомьтесь с условиями данных гарантийных обязательств и руководством по эксплуатации, прилагаемом к товару.
Внимательно проверьте внешний вид товара и его комплектность. Все претензии по внешнему виду и комплектности предъявляйте продавцу при принятии товара. При наличии претензий по качеству обратитесь к продавцу товара.
Настоящая гарантия предоставляет Вам право при обнаружении в товаре дефектов изготовления или материалов (то есть, вследствие обстоятельств, за которые отвечает изготовитель) на бесплатную замену и/или их бесплатное устранение в течение гарантийного срока, который составляет 6 (шесть) месяцев и начинается с момента передачи товара покупателю.
Гарантия качества товара не распространяется на случаи нарушения правил эксплуатации, определенные настоящей инструкцией, механические повреждения, отдельные составляющие части товара, подверженные ускоренному старению и естественному износу в процессе эксплуатации.
Для получения гарантийного обслуживания необходимо предоставить: настоящий Гарантийный Талон, документ, подтверждающий приобретение товара (расходная накладная и/или кассовый чек). НЕ ПРИНИМАЮТСЯ гарантийные талоны, которые неправильно или не полностью заполнены продавцом и/или с исправлениями.
