Быстрый расчёт приточной и вытяжной вентиляции для помещения котельной с газовым котлом

вентиляционные трубы котельной загородного дома

Эксплуатация загородного дома требует от его владельца знания правил работы и регламента обслуживания инженерных систем и оборудования. К оборудованию прикладываются инструкции, которые можно детально изучить. Принципы работы инженерных систем необходимо знать.

Важной составляющей обеспечивающей комфорт загородной жизни является получение тепловой энергии и горячей воды. Газовая котельная является самым эффективным и простым в эксплуатации источником получения энергии.

Газ недорогой вид топлива, а газовый котёл, оснащённый системой автоматики не требует постоянного внимания человека.

Тем не менее существует ряд требований, которые необходимо неукоснительно соблюдать, чтобы газовое оборудование работало корректно и исправно, а проживание в загородном доме было безопасным.

Калькулятор и формулы для расчёта размеров вентиляционных каналов

Расчёт площади сечения и диаметра вытяжного вентиляционного канала выполняется в соответствие с п. 13.4 СП 41-104-2000 - Проектирование автономных источников теплоснабжения.

Естественная вентиляция газовой котельной должна, на протяжении одного часа, обеспечивать трехкратный воздухообмен в топочной комнате.

Калькулятор размера (площади сечения и диаметра) круглого вентиляционного канала

Высота помещения (Н), м:
Площадь помещения (S), м2:

Объем помещения, м3 Площадь сечения вент. канала, м2 Диаметр для круглого сечения канала, м
30 0.017 0.146

Расчёт выполняется по формуле.

Воздухообмен L = Площадь помещения (S)*Высота (H) *3, (м3/ч)

Скорость воздуха в вентиляционном канале принимается –V= 1,5 (м/с)

Площадь сечения вентиляционного канала Fвент.= L/(V*3600), (м2)

Для круглого сечения канала: d=√(4 Fвент./ π),

Где: d – диаметр канала(м), F - площадь сечения канала (м2).

Для строительства вентиляционных каналов из нержавеющей стали стандартными являются трубы диаметром 100, 104, 110, 120, 130, 150, 200, 250 и 300 мм. Устанавливать следует трубы ближайшего, большего диаметра.

Расчёт кирпичного вентиляционного канала

Размер кирпичных каналов рассчитывается исходя из площади сечения. Как правило кирпичные каналы имеют стандартные размеры, обусловленные размерами кирпича и кладочного шва:

дымоход в пол кирпича

Квадратный кирпичный канал внутренним размером в пол кирпича - 130х130 мм.
Площадь сечения 0.0169 м2

дымоход в 1 кирпич

Прямоугольный кирпичный канал внутренним размером в кирпич – 130х260 мм.
Площадь сечения 0.0338 м2

дымоход в 2 кирпича

Квадратный кирпичный канал внутренним размером в два кирпича 260х260 мм.
Площадь сечения 0.0676 м2

Расчёт приточной вентиляции

Расчёт приточной вентиляции выполняется следующим образом. Размеры приточного вентиляционного отверстия не могут быть меньше 200 см2 и рассчитываются исходя из 8 см2 на каждый киловатт газового котла.

Например, при подключении газового котла мощностью 30 кВт, площадь канала для вентилирования должна составлять 240 см2, что примерно соответствует квадрату 15,5 х 15,5 см. или прямоугольнику 12 х 20 см.

При отсутствии вентиляционной решётки необходимого размера, устанавливать следует решётку ближайшего, большего размера.

Входная дверь с приточной решеткой
Приточная решётка входной двери
Приточный клапан в стене
Стеновой приточный клапан вентиляции

Альтернативой приточной вентиляционной решётки в двери, является приточный клапан, устанавливаемый в стену.

Установка газового оборудования, дымохода и вентиляции своими руками

На официальном сайте Мособлгаз указано, что собственник частного загородного дома вправе самостоятельно устанавливать газовое оборудование, дымоход и вентиляционный канал. Присоединение к газопроводу допускается проводить только штатными сотрудниками службы газа.

Все требования к помещениям газовых котельных изложены в нормативных документах, объём которых весьма существенный, в статье используются только краткие выжимки.

При установке в котельную инженерного оборудования своими руками, мы настоятельно рекомендуем подробно изучать требования нормативных документов.

схема помещения газовой котельной
Обеспечение воздухообмена в помещении газовой котельной

Основные требования:

  • Газовая котельная загородного дома должна располагаться в отдельном нежилом помещении. Допускается установка газовых котлов в помещении кухни.
  • Удаление дымовых газов от газового котла должно осуществляться через дымовую трубу (дымоход).
  • Помещение котельной (топочной) должно быть оборудовано вытяжным вентиляционным каналом с естественной тягой, воздухозаборная решётка которого должна размещаться под потолком, а выход из трубы на крыше дома.
  • Приточная вентиляция должна быть выполнена в виде дверной решётки или приточного вентиляционного клапана.
  • В помещении должно быть открывающееся окно на улицу, размером не менее 0, 25 м.кв.
  • Приточно-вытяжная вентиляция котельной (топочной) должна функционировать с естественным побуждением, без использования электрических вентиляторов.
  • Оголовок вытяжной трубы вентиляции на крыше дома должен находиться вне зоны ветрового подпора.
  • Размеры приточных и вытяжных каналов должны рассчитываться по формуле, представленной выше.

Диаметр дымохода должен быть равен диаметру выходного патрубка газового котла, или быть больше него в пределах 10%.

Почему так важен естественный воздухообмен помещения котельной

Естественная тяга вентиляции (разряжение, побуждение) возникает за счёт разницы давлений, когда поток холодного воздуха, поступающий в помещение, вытесняет тёплый воздух, находящийся в помещении. Нет притока - нет вытяжки!

Приточная и вытяжная вентиляция в помещении котельной крайне необходимы! Приведем два простых примера.

Пример 1 - дефицит кислорода

Кислород обеспечивает процесс горения. Когда в закрытом пространстве кислород сгорает, процесс горения останавливается, а в воздухе останется углекислый газ и азот.

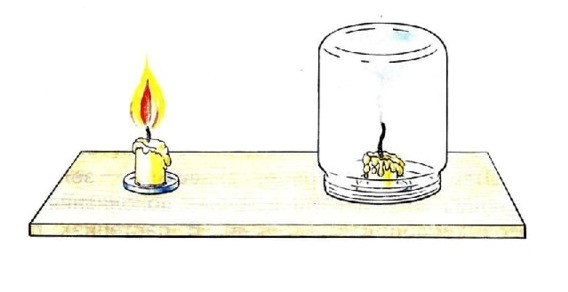

горение и кислород

Хотите, чтобы Ваш газовый котёл работал корректно, с оптимальным коэффициентом полезного действия, обеспечьте помещение котельной свежим воздухом с высоким содержанием кислорода.

Пример 2 - опрокидывание тяги

Проведём эксперимент. Возьмём банку, сделаем в крышке 2 отверстия и вставим 2 трубочки. Из одной трубочки начнём вытягивать воздух. Что произойдёт? Через вторую трубочку, воздух начнёт поступать в банку, компенсируя вытягиваемый объём.

А теперь, в нижней части банки сделаем отверстие. Теперь, при вытягивании воздуха через одну трубочку, восполнение дефицита воздухе в банке будет происходить через это отверстие, а не через вторую трубочку.

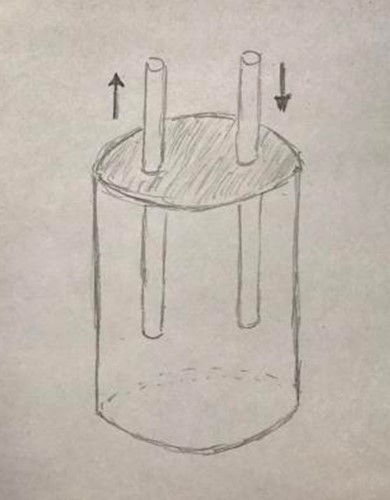

механизм образования обратной тяги
Обратная тяга во второй трубочке

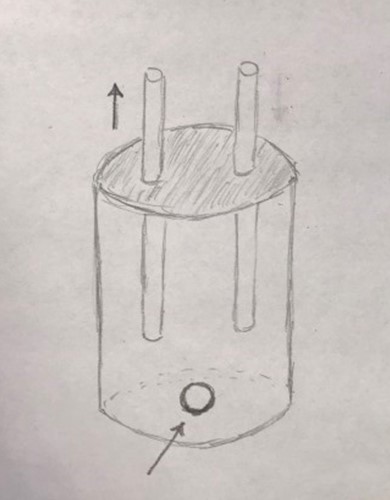

обеспечение притока воздуха
Приток воздуха через отверстие в банке

Оборудованные герметичными окнами и дверьми, частные загородные дома, как большие банки с большим количеством трубочек, идущие из кухни, ванной, туалета, от камина, газового котла. Все они стремятся удалить воздух из помещений. Если все окна и двери надёжно закрыты, приток воздуха в дом возможен только через одну из этих трубочек. Соответственно один из каналов начнёт компенсировать дефицит воздуха в помещениях и работать в обратную сторону - возникает обратная тяга.

Если дымовая и вентиляционная трубы расположены рядом, а приток уличного воздуха в котельную отсутствует, вентиляционный канал опрокинется и дымовые газы, удаляемые через дымовой канал, будут поступать в помещение котельной через вентиляционный канал.

Опасность попадания дымовых газов в котельную

Поступление дымовых газов внутрь котельной опасно для жизнедеятельности человека. Содержащийся в продуктах сгорания газового топлива угарный газ (СО) недаром называют молчаливым убийцей.

Угарный газ не имеет ни цвета, ни запаха. В малой концентрации до 0,08% вызывает головокружение, головные боли, удушье, общую слабость.

В концентрации до 0,32% угарный газ вызывает двигательный паралич, обморок, смерть наступает примерно через 30 минут.

При концентрации СО свыше 1,2% отравление организма человека наступает незамедлительно. Буквально за 2-3 вздоха человек получает смертельную дозу.

Случаи отравления угарным газом не являются единичными, существует печальная статистика, согласно которой, за последние 12 лет, из-за отравления угарным газом погибло более 3000 человек.

Необходимость вентиляции при установке газового котла с закрытой камерой сгорания и коаксиальным дымоходом

При установке газового котла с закрытой камерой сгорания, нормативными документами, установка дверной приточной решётки не требуется. Подача воздуха на горение осуществляется по одной из труб коаксиального дымохода.

Тем не менее для поддержания нормального воздухообмена и уровня влажности в помещении котельной, настоятельно рекомендуем обеспечивать приток уличного воздуха в помещение.

вентиляционные трубы котельной загородного дома
Влага в котельной при отсутствии нормального воздухообмена

Обильное количество конденсируемой влаги на коаксиальном дымоходе и поражение грибковыми образованиями стен вызвано отсутствием притока воздуха в помещение котельной и как следствие отсутствием естественной тяги в вентиляционном канале.

После установки приточного вентиляционного клапана проблема полностью устранилась!

Несмотря на отсутствие нормативных требований, естественная вентиляция помещения котельной с коаксиальным дымоходом необходима для поддержания благоприятной экологической обстановки частного загородного дома.

Не экономьте на малом – проиграете в большом! Правильно выполняйте вентиляцию в помещениях котельных и топочных, устанавливайте решётки притока воздуха или приточные клапаны вентиляции.
